概 述

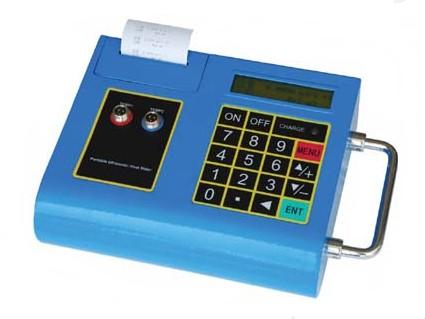

JD-110便携式超声波流量计采用外夹式传感测量液体流量。安装过程极为简单，全中文的人机界面，更易于操作。特别适合流量平衡测试及流量监测：饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。
特点
● 非接触式测量方式、体积小、重量轻、携带方便。
● 非接触式测量方式、体积小、重量轻、携带方便。
● 传感器的安装简单容易，使用于测量各种大小管道导声介质。
● 测量过程不需要破坏管道，不需停产，传感器不与被测介质接触，无压损。
● 适合测量金属管道、塑料管道及其它透声材料的管道。
● 内置可充电电池，可连续工作时间12小时以上。
● 智能型现场打印功能，保证流量数据的完整。
主要技术指标
|
管径范围(mm)
|
DN20～4000
|
|
流速范围(m/s)
|
0.01～12
|
|
准确度(%)
|
±1.5(标定后±1.0)
|
|
测量液体
|
水、河水、海水、石油、化学液体等均质流体。
|
|
管道材质
|
金属、非金属等致密材料
|
|
信号输出
|
手持式：RS-232选配台式打印机
|
|
键盘
|
4×4汉字键盘
|
|
显示器
|
2×10中文显示器
|
|
测量功能
|
显示瞬时流量、瞬时流速、正累计流量、负累计流量、累计运行时间，周期打印。
|
|
数据存储
|
可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
|
|
环境温度
|
转换器：-10～45℃(特殊情况向厂方说明)
传感器：-30～+60℃(常温型) -30～+160℃(高温型) |
|
防护等级
|
转换器：IP52 传感器：IP68
|
|
传感器电缆长度
|
6m
|
|
充电和工作电源
|
AC220V 内置12V锂电池
|
|
转换器外形尺寸(mm)
|
手持式：235×130×95
|
|
转换器重量
|
手持式：0.8Kg
|
|
传感器重量
|
标准型传感器：0.3Kg/支 微型传感器： 0.15Kg/支
|
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
传感器：
 |
标准S型传感器 (带磁性) 适用管径：Φ15～Φ100 流体温度≤110℃ |
 |
标准M型传感器 (带磁性) 适用管径：Φ50～Φ700 流体温度≤110℃ |
 |
标准L型传感器 适用管径：Φ300～Φ6000 流体温度≤110℃ |
 |
标准π型管段式传感器 适用管径：Φ15～Φ80 流体温度≤110℃ 整体测量精度±0.5% |
  |
适合于钢管 (一般适用于管径是适用 于管径是Φ100以上的管道) |
||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
