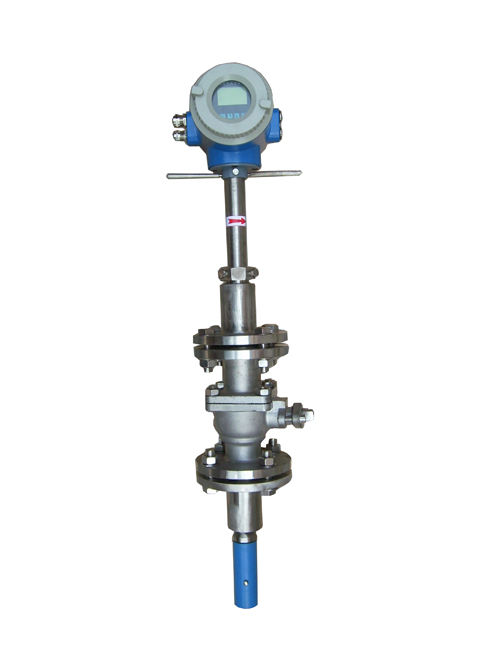

仪表名称：插入式电磁流量计
适用介质：导电液体液体
仪表精度：±1.0%、±0.5%
仪表特点：可测量强腐蚀介质
安装方式：插入管道式安装
详细资料
产品概述：
电磁流量计是一种测量导电流体体积流量的感应式仪表。LDC型插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难、费用大等缺陷，根据尼库拉磁(NIKURADS)原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用了带压开孔，带压安装技术后，插入式电磁流量计可在不停车(水)的情况下安装，也可在铸铁管、水泥管、PE管上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。
特点：
· 插入式电磁流量计在大管道流量检测中，具有绝对的安装优势与价格优势。
· 转换器采用优化设计，结构紧密，容易电气安装，转换器和传感器具有互换性，可自由变更测量范围(0.5m/s～10m/s)。
· 仪表应用“自动归零”原理，消除电化学干扰信号，零点自稳。
· 转换器和传感器具有多种防护等级及安装方式，有适用于潜水安装的IP68等级。
· 适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测，特别适用于供排水管道的流量测量。
· 流量的测量只与插入深度有关，故该流量计通用性广、互换性强，一种型号就可适用于多种规格管道的流体测量要求。
仪表选型
1.选型代码：
|
型号 |
说明 |
|||||||||
|
LDC — |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
|
通径 |
|
|
|
|
|
|
|
|
|
300-3000mm |
|
组合 |
S |
一体型 |
||||||||
|
L |
分体型 |
|||||||||
|
电极材料 |
M |
不锈钢 |
||||||||
|
T |
Ti(钛) |
|||||||||
|
D |
Ta(钽) |
|||||||||
|
H |
哈氏合金 |
|||||||||
|
P |
Pt铂 |
|||||||||
|
N |
Ni镍 |
|||||||||
|
输出方式 |
0 |
无输出 |
||||||||
|
1 |
4-20mA/1-5KHz |
|||||||||
|
2 |
4-20mA |
|||||||||
|
衬里材料 |
X |
橡胶 |
||||||||
|
F |
聚四氟乙烯 |
|||||||||
|
P |
聚乙烯 |
|||||||||
|
J |
聚氨酯橡胶 |
|||||||||
|
就地显示 |
0 |
无就地显示 |
||||||||
|
1 |
就地显示 |
|||||||||
|
通讯方式 |
0 |
无通讯 |
||||||||
|
1 |
RS485 |
|||||||||
|
2 |
RS232 |
|||||||||
|
3 |
Mobdus |
|||||||||
|
4 |
Hart |
|||||||||
|
接地 |
0 |
无接地环 |
||||||||
|
1 |
有接地环 |
|||||||||
|
2 |
有接地电极 |
|||||||||
|
上限流量 |
(n) |
上限流量(量程)m3/h |
||||||||
例：选用一台就地显示型插入电磁流量计测量污水，用户管道为DN50，要求橡胶材料衬里，不锈钢电极，4～20mA输出，无通讯，上限流量为30m3/h。型号应为：LDC－50S－M1X100－30
2.电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验
|
材料 |
代号 |
耐腐蚀性能 |
|
316L不锈钢 |
V |
1适用于工业、生活用水，原水井水，城市污水等中性溶液 |
|
哈氏合金C |
HC |
1适用于耐氧化性酸，如硝 酸、混酸、铬酸与硫酸的混合物 |
|
哈氏合金B |
HB |
1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性 |
|
钛 |
Ti |
耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀 |
|
钽 |
Ta |
除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵 |
|
铂 |
Pt |
适用所有的酸碱盐溶液(发烟硫酸及硝酸) |
|
碳化钨 |
W |
具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质 |
3.内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
|
衬里材料 |
耐腐蚀性能 |
工作温度 |
适用范围 |
|
氯丁橡胶Ne |
耐一般低浓度酸碱盐的腐蚀 |
-20～70℃ |
工业用水污水低浓度酸碱盐 |
|
聚氨酯橡胶PO |
有极好的耐磨性能,专用于强磨损性浆液,不耐腐 |
-10～60℃ |
含固体颗粒的液体(水泥浆矿浆等) |
|
聚全氟乙丙烯FEP |
1耐热耐腐蚀性与PTFE相当 |
-40～180℃ |
除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质 |
|
聚四氟乙烯PTFE |
几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差 |
-40～180℃ |
不能用于负压管道及磨损性较强的流体 |
| 插入式电磁流量计结构及外型尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

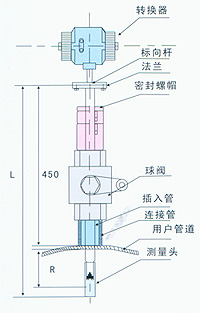

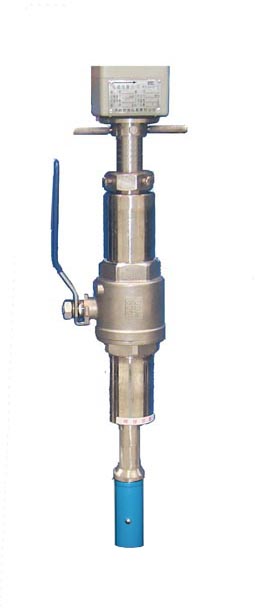

结构组成：插入式电磁流量计由测量头(电极组件)、插入杆、插入机构(球阀、连接短管、法兰等)和转换器(一体式或分体式)组成。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
注:以上提供标准管外经与壁厚关系仅供参考
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作原理：插入式和管道式电磁流量计一样，都是根据法拉第电磁感应定律工作，如下图所示： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 插入式电磁流量技术参数 1、精度：±1.5%，±2.0%； 2、重复性：±0.5%; 3、口径范围：DN250-DN2000； 4、前后直管要求：前：10D，后：3D； 5、电气技术参数与管道式一样，同用一种转换器； 安装步骤 开孔，焊接连接短管，装球阀，插入仪表，对方向，密封，详细操作参见《电磁流量计使用说明书》。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
