JD-LWQ插入式涡轮流量计抗杂质能力强，切向式叶轮在转动时可随时释放流体中的悬浮杂物,传感器和显示仪表结构及原理都非常简单，直观，用户特别容易掌握使用和维修技术,具有较高的抗电磁干扰和抗震能力，压力损失小，流量范围宽，下限流速要求低，叶轮具有防腐功能。传感器可露天安装，可长期淹没在水中使用，水平、垂直，倾斜的管道均可。

【产品特点】
压力损失小，叶轮具有防腐功能；
采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。
具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强
采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年
采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
屏显示方便的人机界面实现， 以标准485形式进行数据传输。
采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一
体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
采用1Cr18Ni9Ti全不锈钢结构，(涡轮采用2Cr13)防腐性能好。
容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，
内部清洗简单。
有较强抗磁干扰和振动能力、性能可靠、寿命长
下限流速低,测量范围宽，
现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，
耐腐蚀，适用于酸碱溶液

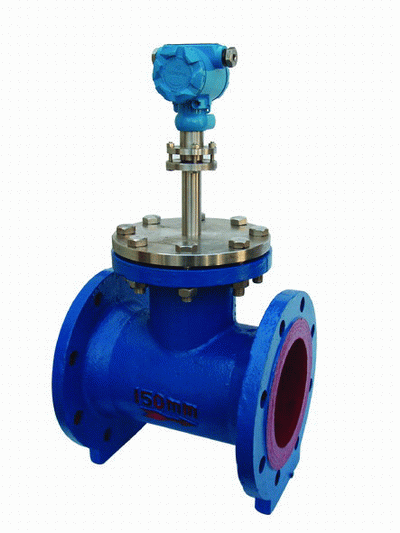

JD-LWQ插入式涡轮流量计

【技术参数】
公称口径：　管道式：DN4～DN200
插入式：DN100～DN2000
精度等级：　管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度：　-20℃～50℃
介质温度：　测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力：　86KPa～106KPa
公称压力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级：　ExdIIBT4
连接方式：　螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS(DS为管道实测内径)
显示方式：　(1)远传显示： 脉冲输出、电流输出(配显示仪表)
(2)现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能：
(1)脉冲输出，p-p值由供电电源确定
(2)4～20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源：
(1)DC5～24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离：　传感器至显示仪距离可达500m

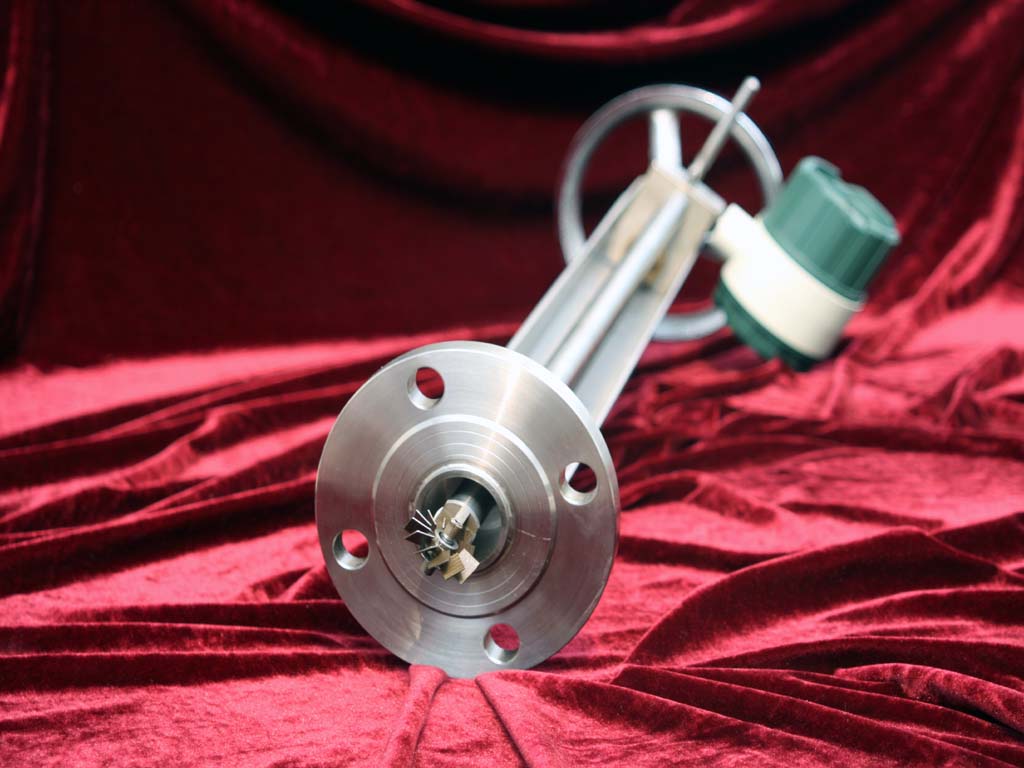

JD-LWQ插入式涡轮流量计

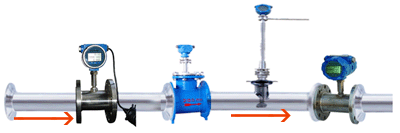

【安装示意图】



JD-LWQ插入式涡轮流量计

【选型提示】


         如需选购插入式涡轮流量计需详细确定以下参数：管道管径，测量介质，工作温度，压力(工作状态或标准状态)，安装方式(管道式或插入式)，供电电源(12V、24V或电池供电)，输出方式(4-20mA、脉冲输出或485通迅)，最大流量(工作状态或标准状态)，需不需防爆，法兰连接型要不要带配对法兰。
